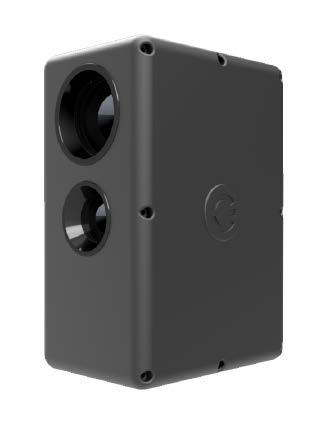

Мультиспектральная IP-видеокамера Synergo IPS-TVS20-600
Мультиспектральная IP-видеокамера Synergo IPS-TVS20-600
Предназначена для наблюдения одновременно в видимом и инфракрасном диапазонах
Мультиспектральная IP-видеокамера Synergo IPS — TVS20-600 осуществляет формирование и трансляцию видеоданных в видимом и инфракрасном диапазонах с подконтрольных зон. Передача видимого и ИК-спектра осуществляется по двумя потоками данных в аналитическую систему, с последующим отображением и архивацией. Видеокамера устанавливается на улице, для обеспечения круглосуточного наблюдения на объекте.
Видеокамера может быть снабжена объективами с фокусным расстоянием от 12 до 120 мм.
Имеются два варианта исполнения корпуса: из нержавеющей стали и из композитных материалов.
Корпус изделия из нержавеющей стали выполнен из химически стойких материалов и предназначен для работы в агрессивных средах.
Корпус изделия из композитных материалов содержит шесть слоёв:
- два слоя карбоновых сеток (1 и 4), с разным шагом плетения и выводом на контур заземления, для обеспечения должного уровня экранирования аппаратуры от внешних электромагнитных полей, создаваемых контактной сетью электропоездов;
- четыре слоя стойкого к деформациям стеклопластика, обеспечивающих прочность и надёжность конструкции.
Композитный корпус обладает высокими защитными свойствами от проникающего электромагнитного излучения, а также имеет высокую стойкость к механическому истиранию, что позволяет использовать изделие на опорах контактной сети.
Изделие выполнено в корпусе с классом защиты IP67 и способно работать в условиях сильного перепада температур, от минус 55°С до плюс 60°С, а также соответствует требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Для обеспечения безопасной эксплуатации изделия в его состав включены:
- устройство защитного отключения (УЗО) – гарантирует отключение подачи питания на изделие в случае возникновения внештатной ситуации;
- устройство защиты от импульсных помех (УЗИП) – обеспечивает защиту электрических цепей от перенапряжений, наведённых разрядов и импульсных помех, вызванных коммутационными процессами, а также выполняющие функции второй ступени защиты от воздействия удара молнии.
- устройство заземления корпуса, которое обеспечивает уравнивание потенциалов между заземлением опоры контактной сети и корпусом изделия.
| Наименование параметра | Значение параметра |
| Камера видимого спектра | |
| Чувствительный элемент камеры – матрица | 1/2.8″ 2 Мп CMOS, опционально 5,8 |
| Эффективное количество пикселей, Мп | 2, опционально 5,8 |
| Разрешение изображения, не более | 1920х1080, опционально 3840х2160 |
| Вариофокальный объектив | f=4.5мм ~ 135мм F1.6 ~ 4.4 |
| Угол поля зрения, ° | от 2.4 до 67.8 |
| Оптическое увеличение | 30х |
| Чувствительность, лк | |
| — в режиме «день» (цветное изображение) | 0,003 (F1.6, AGC ON) |
| — в режиме «ночь» с ИК подсветкой (черно-белое изображение) | 0 |
| Кодер видеоканала | |
| Стандарты | H.264, H.265 |
| Потоковая передача | 3 поток с индивидуально настраиваемой частотой кадров и разрешением |
| Скорость передачи данных, Мбит/с, не более | 16 |
| Разрешение видеоизображения, не более | 1920х1080, опционально 3840х2160 |
| Общая задержка IP-кадров, мс, не более | 300 |
| Тепловизор | |
| Матрица–детектор | неохлаждаемый микроболометр (Vox) |
| Спектральный диапазон чувствительности, мкм | от 8 до 14 |
| Разрешение видеоизображения | 640х512 |
| Частота смены кадров, Гц | 25 |
| Шаг пикселей, мкм | 17 |
| Чувствительность (NETD), мК, не более | 35 |
| Апертура | F 1.0 |
| Тип оптики | фиксированная атермальная |
| Фокусное расстояние, мм | 60, опционально от 12 до 120 |
| Угол поля зрения по горизонтали, ° | 24 |
| Температурная компенсация фокусировки | да |
| Кодер тепловизионного канала | |
| Стандарты | H.264, H.265, M‑JPEG, JPEG |
| Потоковая передача | 4 потока с индивидуально настраиваемой частотой кадров и разрешением |
| Скорость передачи данных | От 9,6 Кбит/с до 40 Мбит/с |
| Разрешение (горизонтальное x вертикальное) | 704 x 576 |
| 4CIF, не более 25 кадров/с | 352 x 288 |
| CIF, не более 25 кадров/с | |
| Общая задержка IP-кадров, мс, не более | 240 |
| Сеть | |
| Ethernet | 10/100/1000 Base-T, автоопределение, полу/ |
| полнодуплексный | |
| Протоколы | ONVIF, IPv4/IPv6, UDP, TCP, HTTP, HTTPS, RTP/RTSP, RTCP, IGMP, V2/V3, ICMP, ICMPv6, TCP/IP, FTP, Telnet, DHCP, DNS, DNSv6, SNMP, SMTP client(e-mail), NTP |
| Медиаконвертер | |
| Тип кабеля | Одноволоконный одномодовый оптический |
| Дальность передачи по кабелю, м | По требованию заказчика |
| Тип разъёма | ST |
| Общие характеристики | |
| Режим работы | непрерывный |
| Обогреватель камеры | да |
| Обогреватель стекла | да |
| Материал корпуса | композитный, литой алюминий (опционально) |
| Диапазон рабочих температур, ºС | от — 55 до + 60 |
| Температура хранения, ºС | от — 60 до + 70 |
| Защита от внешних воздействий | IP67 |
| Устройства защитного отключения | да |
| Устройство защиты от импульсных перенапряжений | да |
| Питающее напряжение переменного тока частотой 50 Гц, В | 230 |
| Суммарная потребляемая мощность, Вт, не более | 150 |
| Масса, кг, не более | 6 |
