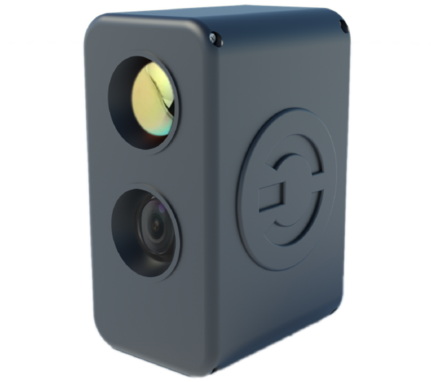

Мультиспектральная IP-видеокамера «Synergo IPS TVS20-600»

Мультиспектральная IP-видеокамера «Synergo IPS TVS20-600»

Предназначена для наблюдения одновременно в видимом и инфракрасном диапазонах

Мультиспектральная IP-видеокамера Synergo IPS — TVS20-600 осуществляет формирование и трансляцию видеоданных в видимом и инфракрасном диапазонах с подконтрольных зон. Передача видимого и ИК-спектра осуществляется по двумя потоками данных в аналитическую систему, с последующим отображением и архивацией. Видеокамера устанавливается на улице, для обеспечения круглосуточного наблюдения на объекте.

Видеокамера может быть снабжена объективами с фокусным расстоянием от 12 до 120 мм.

Имеются два варианта исполнения корпуса: из нержавеющей стали и из композитных материалов.

Корпус изделия из нержавеющей стали выполнен из химически стойких материалов и предназначен для работы в агрессивных средах.

Корпус изделия из композитных материалов содержит шесть слоёв:

  • два слоя карбоновых сеток (1 и 4), с разным шагом плетения и выводом на контур заземления, для обеспечения должного уровня экранирования аппаратуры от внешних электромагнитных полей, создаваемых контактной сетью электропоездов;
  • четыре слоя стойкого к деформациям стеклопластика, обеспечивающих прочность и надёжность конструкции.

Image title



Композитный корпус обладает высокими защитными свойствами от проникающего электромагнитного излучения, а также имеет высокую стойкость к механическому истиранию, что позволяет использовать изделие на опорах контактной сети.

Изделие выполнено в корпусе с классом защиты IP67 и способно работать в условиях сильного перепада температур, от минус 55°С до плюс 60°С, а также соответствует требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Для обеспечения безопасной эксплуатации изделия в его состав включены:

  • устройство защитного отключения (УЗО) – гарантирует отключение подачи питания на изделие в случае возникновения внештатной ситуации;
  • устройство защиты от импульсных помех (УЗИП) – обеспечивает защиту электрических цепей от перенапряжений, наведённых разрядов и импульсных помех, вызванных коммутационными процессами, а также выполняющие функции второй ступени защиты от воздействия удара молнии.
  • устройство заземления корпуса, которое обеспечивает уравнивание потенциалов между заземлением опоры контактной сети и корпусом изделия.

Наименование параметра

Значение параметра

Камера видимого спектра

Чувствительный элемент камеры – матрица

1/2.8" 2 Мп CMOS

Эффективное количество пикселей, Мп

2

Разрешение изображения, не более

1920х1080, опционально 3840х2160

Вариофокальный объектив

f=4.5мм ~ 135мм F1.6 ~ 4.4

Угол поля зрения, °

от 2.4 до 67.8

Оптическое увеличение

30х

Чувствительность, лк

— в режиме «день» (цветное изображение)

0,003 (F1.6, AGC ON)

— в режиме «ночь» с ИК подсветкой (черно-белое изображение)

0

Кодер видеоканала

Стандарты

H.264, H.265

Потоковая передача

3 поток с индивидуально настраиваемой частотой кадров и разрешением

Скорость передачи данных, Мбит/с, не более

16

Разрешение видеоизображения, не более

1920х1080, опционально 3840х2160

Общая задержка IP-кадров, мс, не более

300

Тепловизор

Матрица–детектор

неохлаждаемый микроболометр (Vox)

Спектральный диапазон чувствительности, мкм

от 8 до 14

Разрешение видеоизображения

640х512

Частота смены кадров, Гц

25

Шаг пикселей, мкм

17

Чувствительность (NETD), мК, не более

35

Апертура

F 1.0

Тип оптики

фиксированная атермальная

Фокусное расстояние, мм

60, опционально от 12 до 120

Угол поля зрения по горизонтали, °

24

Температурная компенсация фокусировки

да

Кодер тепловизионного канала

Стандарты

H.264, H.265, M‑JPEG, JPEG

Потоковая передача

4 потока с индивидуально настраиваемой частотой кадров и разрешением

Скорость передачи данных

От 9,6 Кбит/с до 40 Мбит/с

Разрешение (горизонтальное x вертикальное)

4CIF, не более 25 кадров/с

CIF, не более 25 кадров/с

704 x 576

352 x 288

Общая задержка IP-кадров, мс, не более

240

Сеть

Ethernet

10/100/1000 Base-T, автоопределение, полу/

полнодуплексный

Протоколы

ONVIF, IPv4/IPv6, UDP, TCP, HTTP, HTTPS, RTP/RTSP, RTCP, IGMP, V2/V3, ICMP, ICMPv6, TCP/IP, FTP, Telnet, DHCP, DNS, DNSv6, SNMP, SMTP client(e-mail), NTP

Медиаконвертер

Тип кабеля

Одноволоконный одномодовый оптический

Дальность передачи по кабелю, м

По требованию заказчика

Тип разъёма

ST

Общие характеристики

Режим работы

непрерывный

Обогреватель камеры

да

Обогреватель стекла

да

Материал корпуса

композитный, литой алюминий (опционально)

Диапазон рабочих температур, ºС

от — 55 до + 60

Температура хранения, ºС

от — 60 до + 70

Защита от внешних воздействий

IP67

Устройства защитного отключения

да

Устройство защиты от импульсных перенапряжений

да

Питающее напряжение переменного тока частотой 50 Гц, В

230

Суммарная потребляемая мощность, Вт, не более

150

Масса, кг, не более

6
