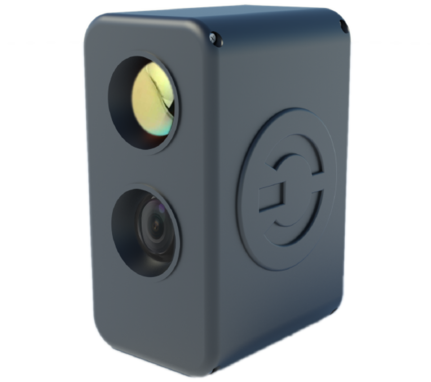

Мультиспектральная IP-видеокамера «Synergo IPS TVS20-300»
Мультиспектральная IP-видеокамера «Synergo IPS TVS20-300»
Предназначена для наблюдения одновременно в видимом и инфракрасном диапазонах
Мультиспектральная IP-видеокамера Synergo IPS — TVS20-300 осуществляет формирование и трансляцию видеоданных в видимом и инфракрасном диапазонах с подконтрольных зон. Передача видимого и ИК-спектра осуществляется по двумя потоками данных в аналитическую систему, с последующим отображением и архивацией. Видеокамера устанавливается на улице, для обеспечения круглосуточного наблюдения на объекте.
Видеокамера может быть снабжена объективами с фокусным расстоянием от 12 до 120 мм.
Имеются два варианта исполнения корпуса: из нержавеющей стали и из композитных материалов.
Корпус изделия из нержавеющей стали выполнен из химически стойких материалов и предназначен для работы в агрессивных средах.
Корпус изделия содержит шесть слоёв композитных материалов:
- два слоя карбоновых сеток (1 и 4), с разным шагом плетения и выводом на контур заземления, для обеспечения должного уровня экранирования аппаратуры от внешних электромагнитных полей, создаваемых контактной сетью электропоездов;
- четыре слоя стойкого к деформациям стеклопластика, обеспечивающих прочность и надёжность конструкции.
Композитный корпус обладает высокими защитными свойствами от проникающего электромагнитного излучения, а также имеет высокую стойкость к механическому истиранию, что позволяет использовать изделие на опорах контактной сети.
Изделие выполнено в корпусе с классом защиты IP67 и способно работать в условиях сильного перепада температур, от минус 55°С до плюс 60°С, а также соответствует требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Для обеспечения безопасной эксплуатации изделия в его состав включены:
-
устройство защитного отключения (УЗО) – гарантирует отключение подачи питания на изделие в случае возникновения внештатной ситуации;
-
устройство защиты от импульсных помех (УЗИП) – обеспечивает защиту электрических цепей от перенапряжений, наведённых разрядов и импульсных помех, вызванных коммутационными процессами, а также выполняющие функции второй ступени защиты от воздействия удара молнии.
-
устройство заземления корпуса, которое обеспечивает уравнивание потенциалов между заземлением опоры контактной сети и корпусом изделия.
|
Наименование параметра |
Значение параметра |
|
Камера видимого спектра |
|
|
Чувствительный элемент камеры – матрица |
1/2.8″ 2 Мп CMOS, опционально 5,8 |
|
Эффективное количество пикселей, Мп |
2, опционально 5,8 |
|
Разрешение изображения, не более |
1920х1080, опционально 3840х2160 |
|
Вариофокальный объектив |
f=4.5мм ~ 135мм F1.6 ~ 4.4 |
|
Угол поля зрения, ° |
от 2.4 до 67.8 |
|
Оптическое увеличение |
30х |
|
Чувствительность, лк |
|
|
— в режиме «день» (цветное изображение) |
0,003 (F1.6, AGC ON) |
|
— в режиме «ночь» с ИК подсветкой (черно-белое изображение) |
0 |
|
Кодер видеоканала |
|
|
Стандарты |
H.264, H.265 |
|
Потоковая передача |
3 потока с индивидуально настраиваемой частотой кадров и разрешением |
|
Скорость передачи данных, Мбит/с, не более |
16 |
|
Разрешение видеоизображения, не более |
1920х1080, опционально 3840х2160 |
|
Общая задержка IP-кадров, мс, не более |
300 |
|
Тепловизор |
|
|
Матрица–детектор |
неохлаждаемый микроболометр (Vox) |
|
Спектральный диапазон чувствительности, мкм |
от 8 до 14 |
|
Разрешение видеоизображения |
640х512 |
|
Частота смены кадров, Гц |
25 |
|
Шаг пикселей, мкм |
17 |
|
Чувствительность (NETD), мК, не более |
35 |
|
Апертура |
F 1.0 |
|
Тип оптики |
фиксированная атермальная |
|
Фокусное расстояние, мм |
30, опционально от 12 до 120 |
|
Угол поля зрения по горизонтали, ° |
24 |
|
Температурная компенсация фокусировки |
да |
|
Кодер тепловизионного канала |
|
|
Стандарты |
H.264, H.265, M‑JPEG, JPEG |
|
Потоковая передача |
4 потока с индивидуально настраиваемой частотой кадров и разрешением |
|
Скорость передачи данных |
От 9,6 Кбит/с до 40 Мбит/с |
|
Разрешение (горизонтальное x вертикальное) 4CIF, не более 25 кадров/с CIF, не более 25 кадров/с |
704 x 576 352 x 288 |
|
Общая задержка IP-кадров, мс, не более |
240 |
|
Сеть |
|
|
Ethernet |
10/100/1000 Base-T, автоопределение, полу/ полнодуплексный |
|
Протоколы |
ONVIF, IPv4/IPv6, UDP, TCP, HTTP, HTTPS, RTP/RTSP, RTCP, IGMP, V2/V3, ICMP, ICMPv6, TCP/IP, FTP, Telnet, DHCP, DNS, DNSv6, SNMP, SMTP client(e-mail), NTP |
|
Медиаконвертер |
|
|
Тип кабеля |
Одноволоконный одномодовый оптический |
|
Дальность передачи по кабелю, м |
По требованию заказчика |
|
Тип разъёма |
ST |
|
Общие характеристики |
|
|
Режим работы |
непрерывный |
|
Обогреватель камеры |
да |
|
Обогреватель стекла |
да |
|
Материал корпуса |
композитный, литой алюминий (опционально) |
|
Диапазон рабочих температур, ºС |
от — 55 до + 60 |
|
Температура хранения, ºС |
от — 60 до + 70 |
|
Защита от внешних воздействий |
IP67 |
|
Устройства защитного отключения |
да |
|
Устройство защиты от импульсных перенапряжений |
да |
|
Питающее напряжение переменного тока частотой 50 Гц, В |
230±10% |
|
Суммарная потребляемая мощность, Вт, не более |
150 |
|
Масса, кг, не более |
6 |
