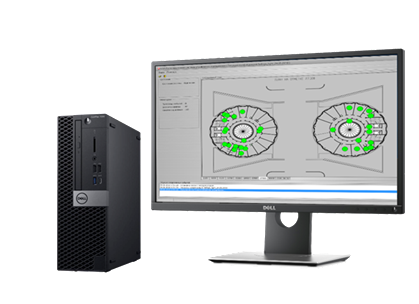

Рабочая станция NPPECA Scada Client (ПК i7 9700 (3/2)/ 8Gb, 1Tb 7.2k, SSD256Gb, Video 4Gb, DVDRW, GbitEth, 260W, клавиатура, мышь, AstralinuxCE, в комплекте с установленным прикладным клиентским ПО).

АРМ NPPECA SCADA Client версия 1.5 предназначен для визуализации и взаимодействия инженерных систем с человеком (оператор/ диспетчер). Интеграция мониторинга инженерных систем производится без нарушения их целостности. Во избежание не санкционированных действий пользователя устанавливается регламентирующий порядок и условия доступа к информационной системе, то есть, производится разделение прав доступа операторов и диспетчеров АРМ к функционалу SCADA-системы.

Основные функции NPPECA SCADA Client 1.5:

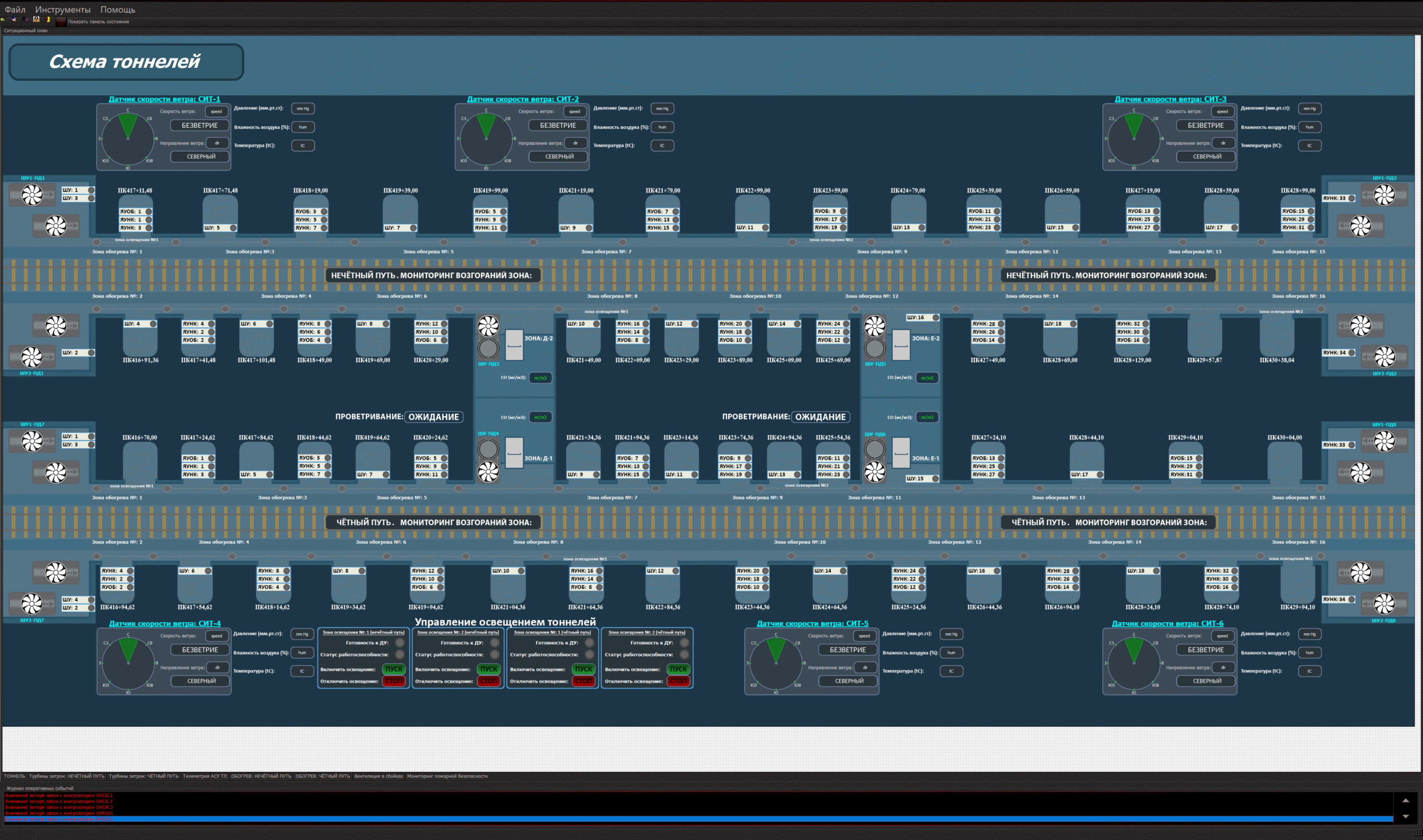

∙ Визуализация принимаемой информации, предоставление ретроспективной информации;
∙ Задание режимов технологических процессов путем контроля технологических параметров и выдачи уставок для управляющих и регулирующих воздействий на исполнительные механизмы в режиме реального времени;
∙ Определения аварийной ситуации на объекте.
Разграничение доступа к системе:
1. Оператор (Operator)
— Работает с АРМ HMI (визуализация, управление процессом в реальном времени).
— Имеет доступ к управлению оборудованием и изменению уставок.
— Не имеет доступа к настройкам сервера, ПЛК или баз данных.

2. Инженер (Engineer)
— Настраивает и обслуживает ПО SCADA и ПЛК.
— Имеет доступ к среде разработки, загрузке проектов и конфигурации.
— Действия строго логируются и требуют авторизации.

3. Системный администратор (System Administrator)
— Управляет инфраструктурой серверов и сетью.
— Не вмешивается в логику управления, но обеспечивает работу ПО и резервное копирование.

4. Менеджер/Диспетчер (Manager/Dispatcher)
— Мониторит KPI, отчеты и архивные данные через веб-интерфейсы.
— Доступ только на чтение, без влияния на процесс.

5. Внешний интегратор (External Integrator)
— Работает с тестовой средой (Staging Environment), не имеет прямого доступа к производственной сети.

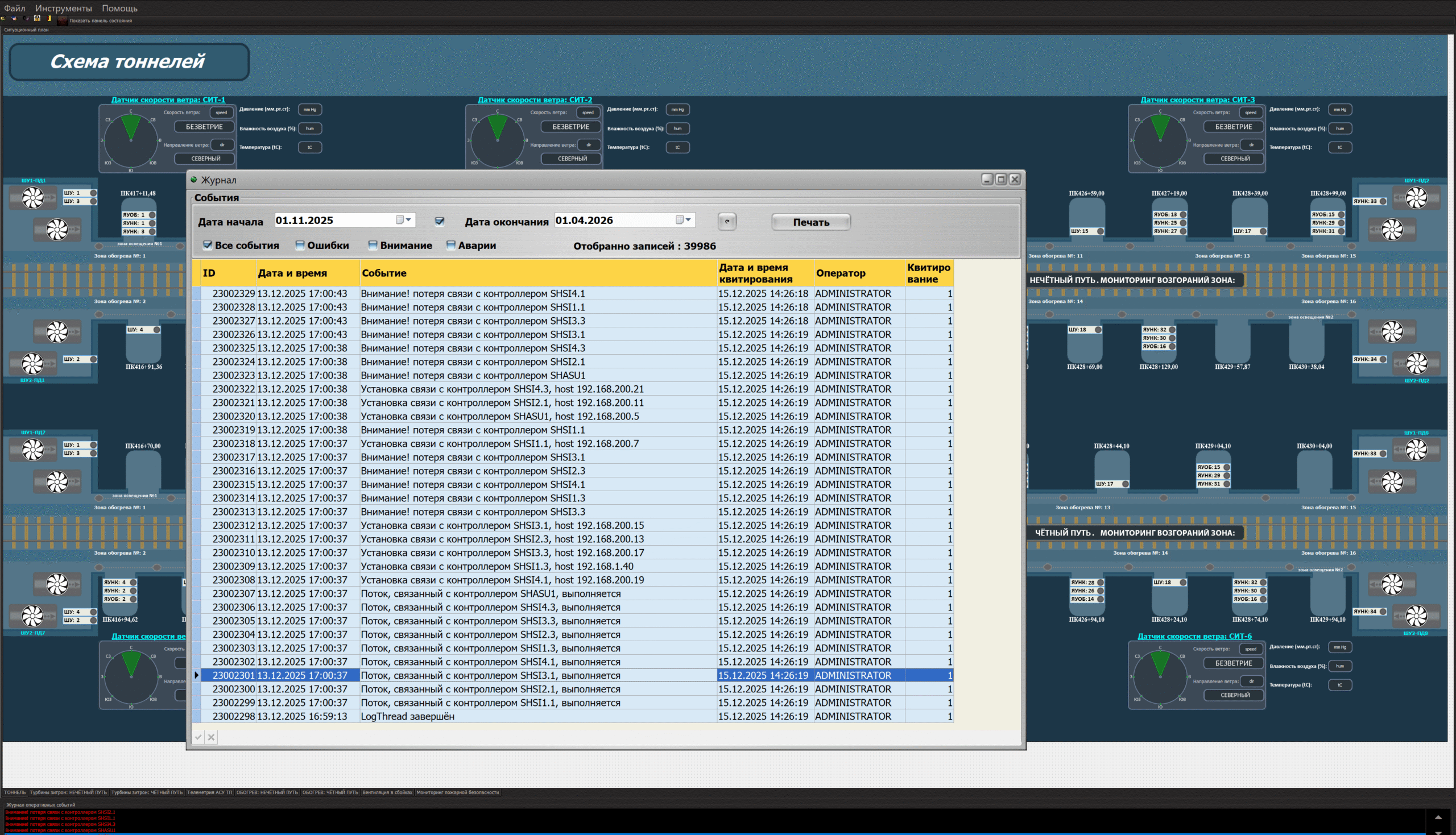

Модуль Журнал и лог событий:
1. Логирование событий
— В журнале фиксируются следующие события:
— Логины/логины пользователей.
— Изменение настроек (уставки, режимы работы).
— Аварийные сигналы и сбои оборудования.
— Ошибки подключения к серверам или ПЛК.
— Резервное копирование данных.
— Загрузка/выгрузка проектов.

2. Управление доступом к журналу
— Доступ к журналу должен быть строго ограничен:
— Только администраторам или пользователям с правом «Read/Write» по журналу.
— Журнал защищается от несанкционированного изменения (например, через неизменяемые файлы или базы данных).

3. Хранение журнала
— Журнал хранится в специальном месте:
— Локально на сервере SCADA.
— В отдельной защищенной базе данных.
— С резервированием на удаленных носителях.

4. Анализ журнала
— Инструменты анализа:
— Поиск по дате, пользователю или типу события.
— Автоматические оповещения о критических событиях.
— Генерация отчетов для аудита.

5. Архивация журнала
— Журнал регулярно архивируется для долгосрочного хранения:
— Для анализа исторических данных.
— Для расследования инцидентов.

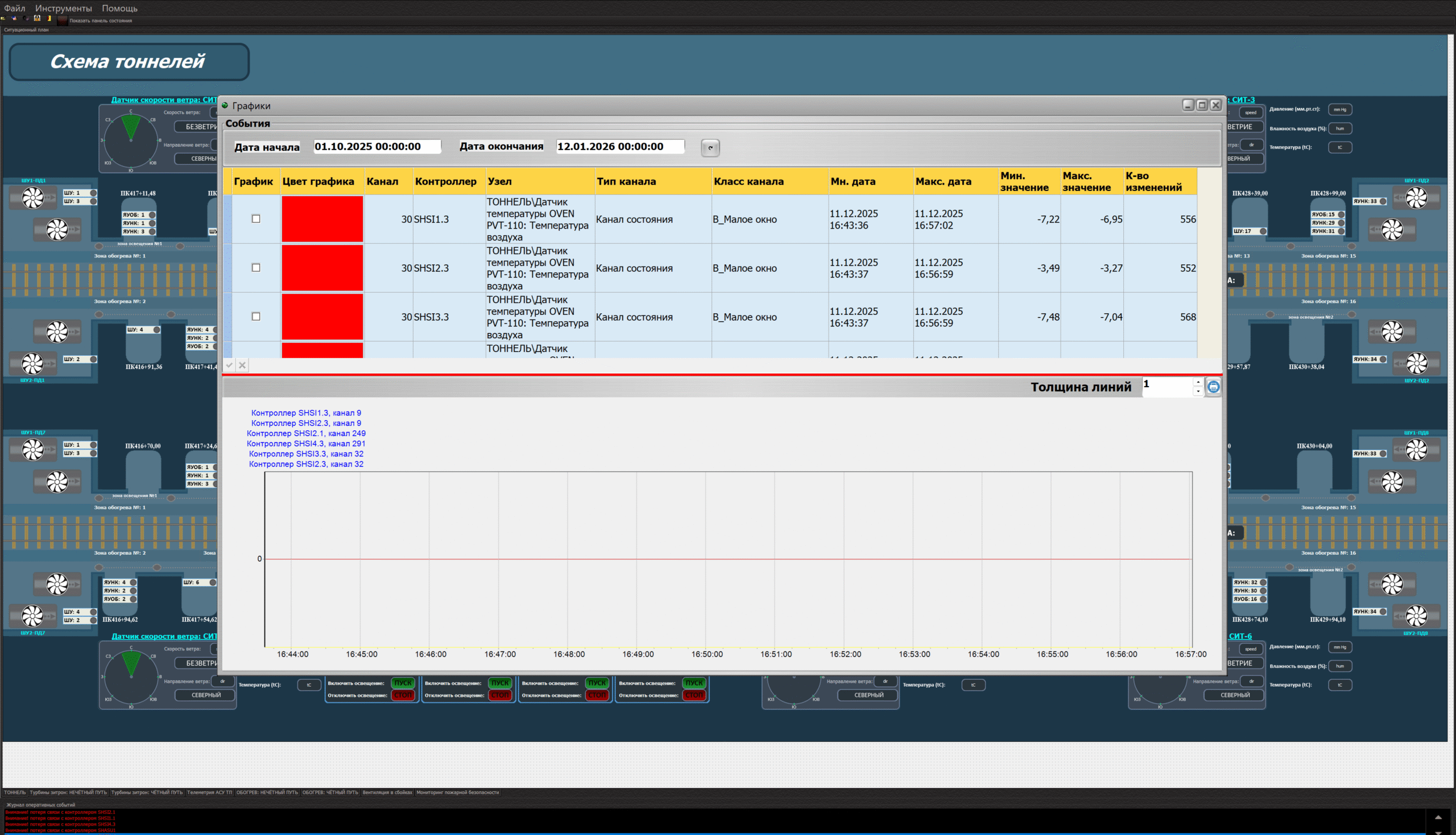

Модуль построения графиков:
Основные аспекты построения графиков от разных источников (каналов/тэгов)

1. Источники данных
— Датчики (Sensors):
— Температурные датчики, датчики давления, влажности, уровня жидкости и т.д.
— Контроллеры (PLC):
— Данные из ПЛК, например, значения уставок, режимов работы, аварийных сигналов.
— Серверы SCADA:
— Исторические данные, сохраненные на серверах.
— Внешние системы:
— MES, ERP, внешние API-интерфейсы, облачные платформы.

2. Тэги (Tags)
— Тэги представляют собой идентификаторы данных, соответствующие конкретным каналам или параметрам.
— Примеры тэгов:
— `Temperature_1` — температура в первом датчике.
— `Pressure_2` — давление во втором датчике.
— `Valve_Status` — статус клапана (открыт/закрыт).

3. Формы графиков
— Линейные графики (Line Graphs):
— Используются для отображения непрерывных изменений значений.
— Пример: График температуры за последний час.
— Столбчатые графики (Bar Graphs):
— Применяются для сравнения значений за определенные периоды.
— Пример: Объем продукции за каждый день недели.
— Круговые диаграммы (Pie Charts):
— Для отображения пропорций (например, распределение нагрузки по линиям производства).
— Тепловые карты (Heat Maps):
— Используются для визуализации интенсивности процессов.
— Пример: Температура в разных зонах цеха.

4. Методы построения графиков
— Сбор данных:
— Данные собираются с датчиков через PLC или напрямую через IoT-устройства.
— Фильтрация данных:
— Данные очищаются от шумов, выбросов и некорректных значений.
— Интерполяция:
— Если данные получаются нерегулярно, используется интерполяция для создания равномерного графика.
— Агрегация:
— Данные могут агрегироваться (например, среднее значение за час, максимальное/минимальное за день).

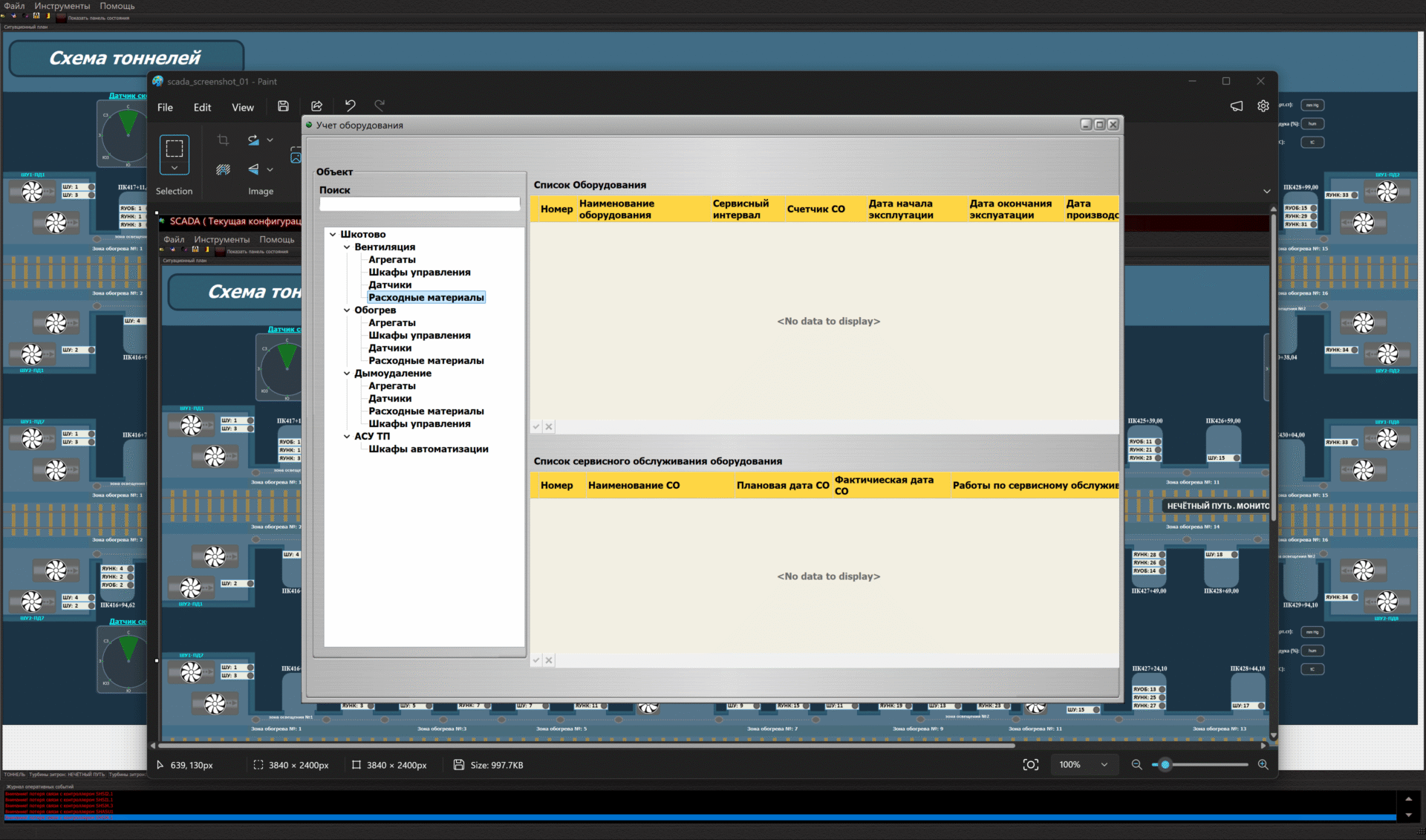

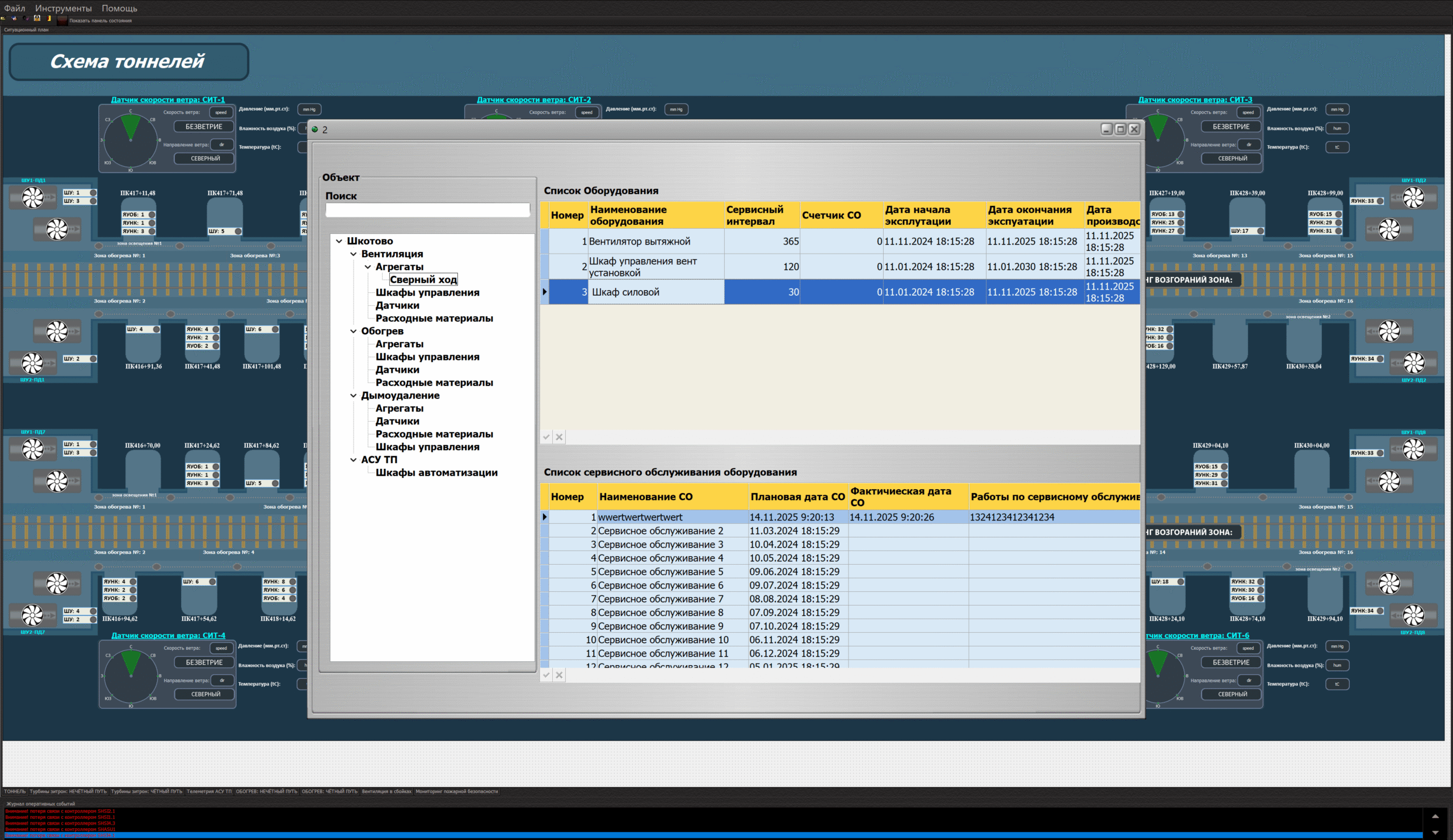

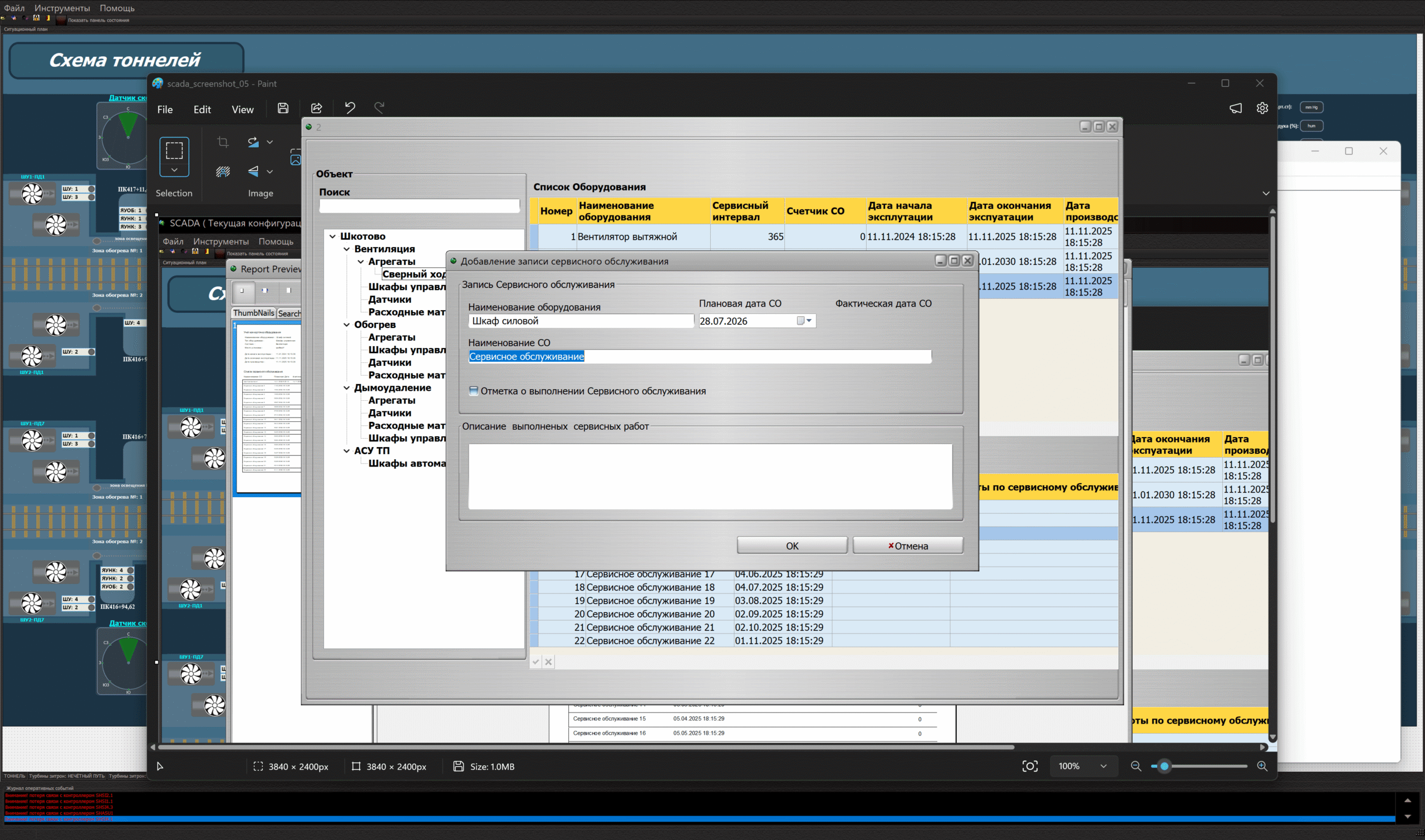

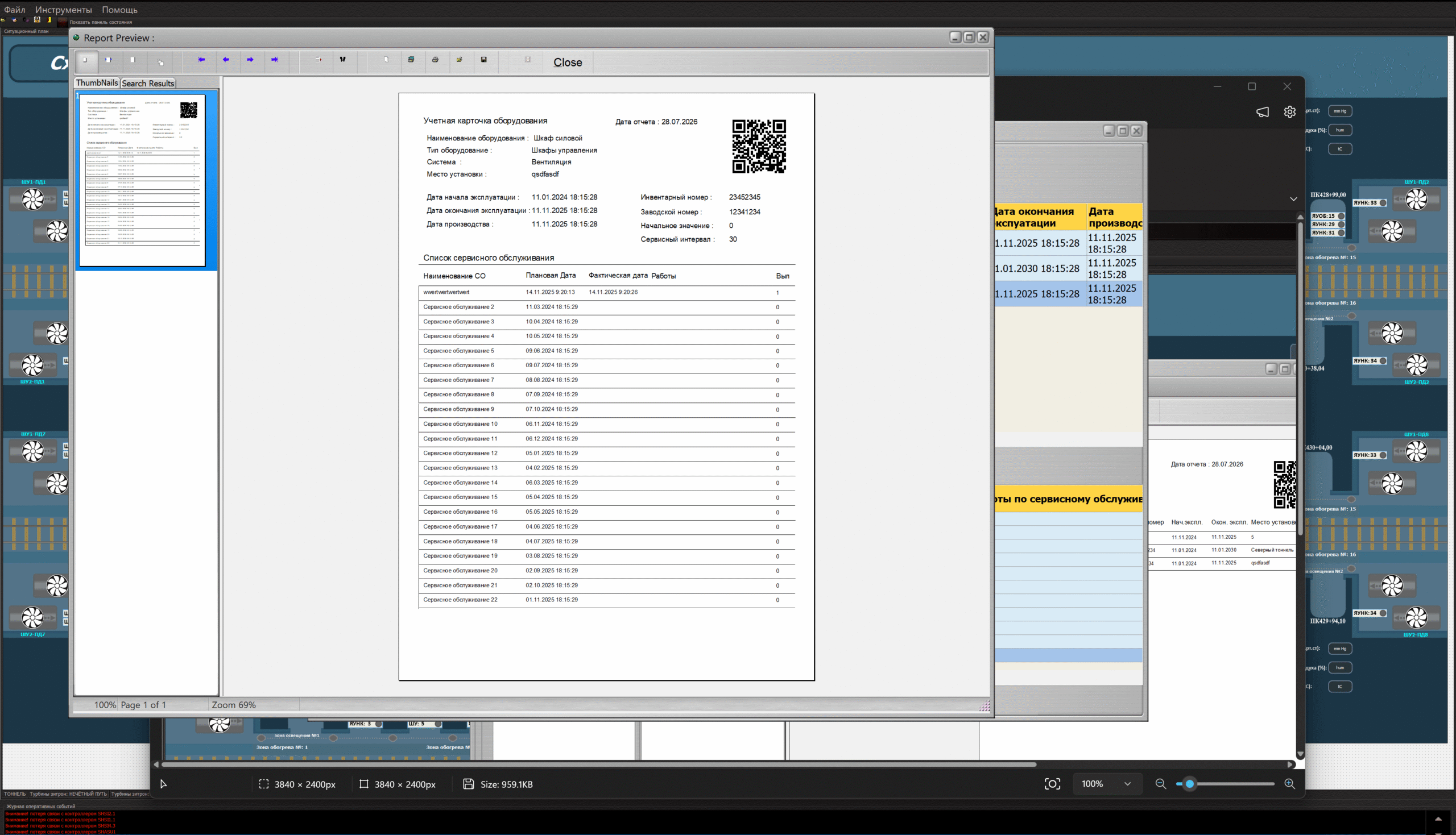

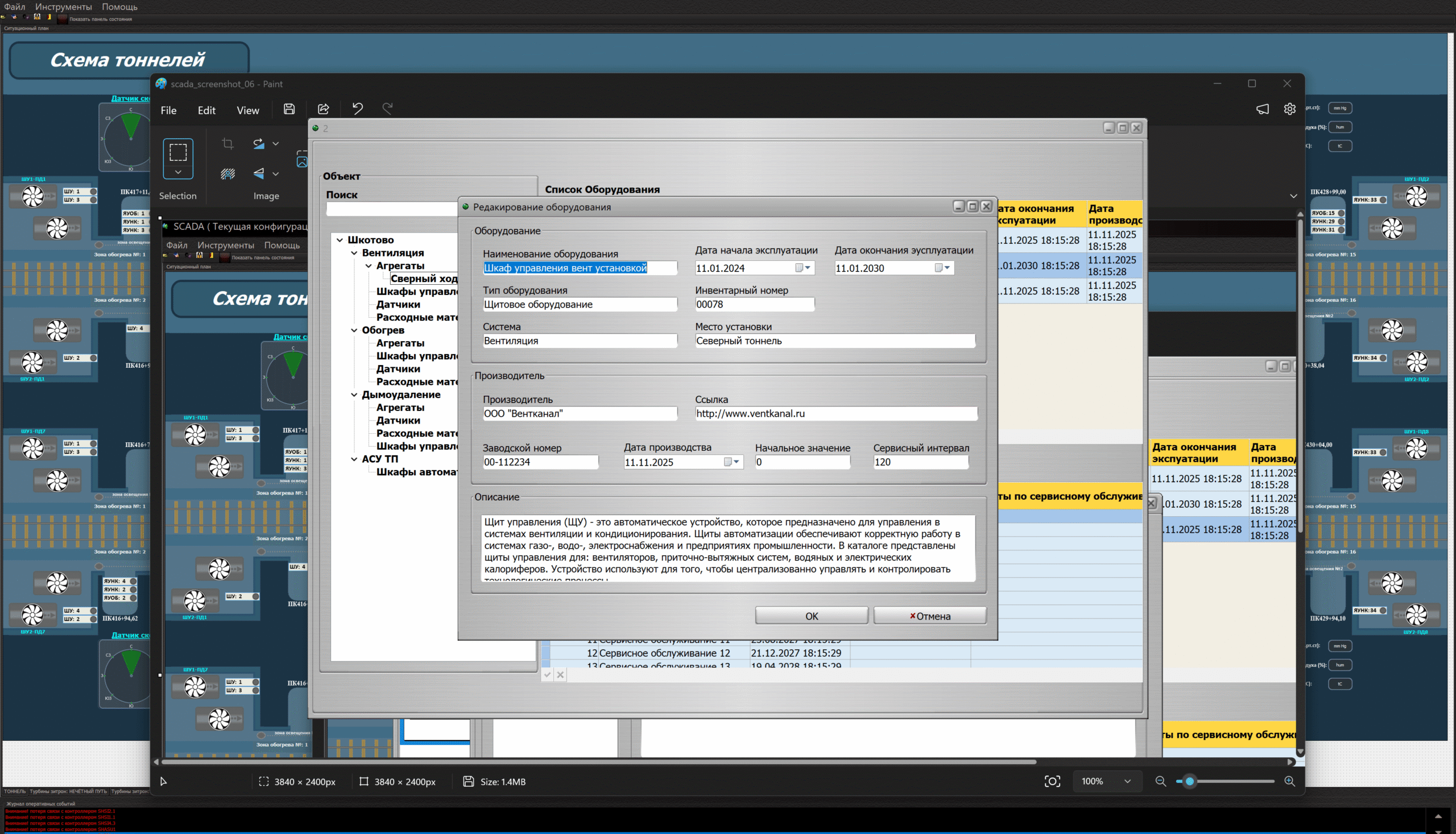

Модуль учета и инвентаризации оборудования:
Компоненты учета и инвентаризации в SCADA

1. Инвентаризация оборудования
— Регистрация:
— Создание базы данных с информацией о каждом элементе оборудования (тип, модель, серийный номер, дата установки).
— Классификация:
— Разделение оборудования по категориям (датчики, контроллеры, приводы и т.д.).
— Геолокация:
— Фиксация местоположения каждого устройства (например, цех, линия, зона).

2. Управление обслуживанием
— Планирование:
— График профилактических работ.
— Напоминания о замене компонентов.
— Журнал работ:
— Фиксация всех выполненных операций (ремонт, замена, настройка).
— Ответственные:
— Назначение исполнителей для каждого типа работ.

3. Анализ использования
— Метрики:
— Время работы, простои, загрузка.
— Эффективность:
— Сравнение плановых и фактических показателей.
— Амортизация:
— Учет срока службы оборудования.

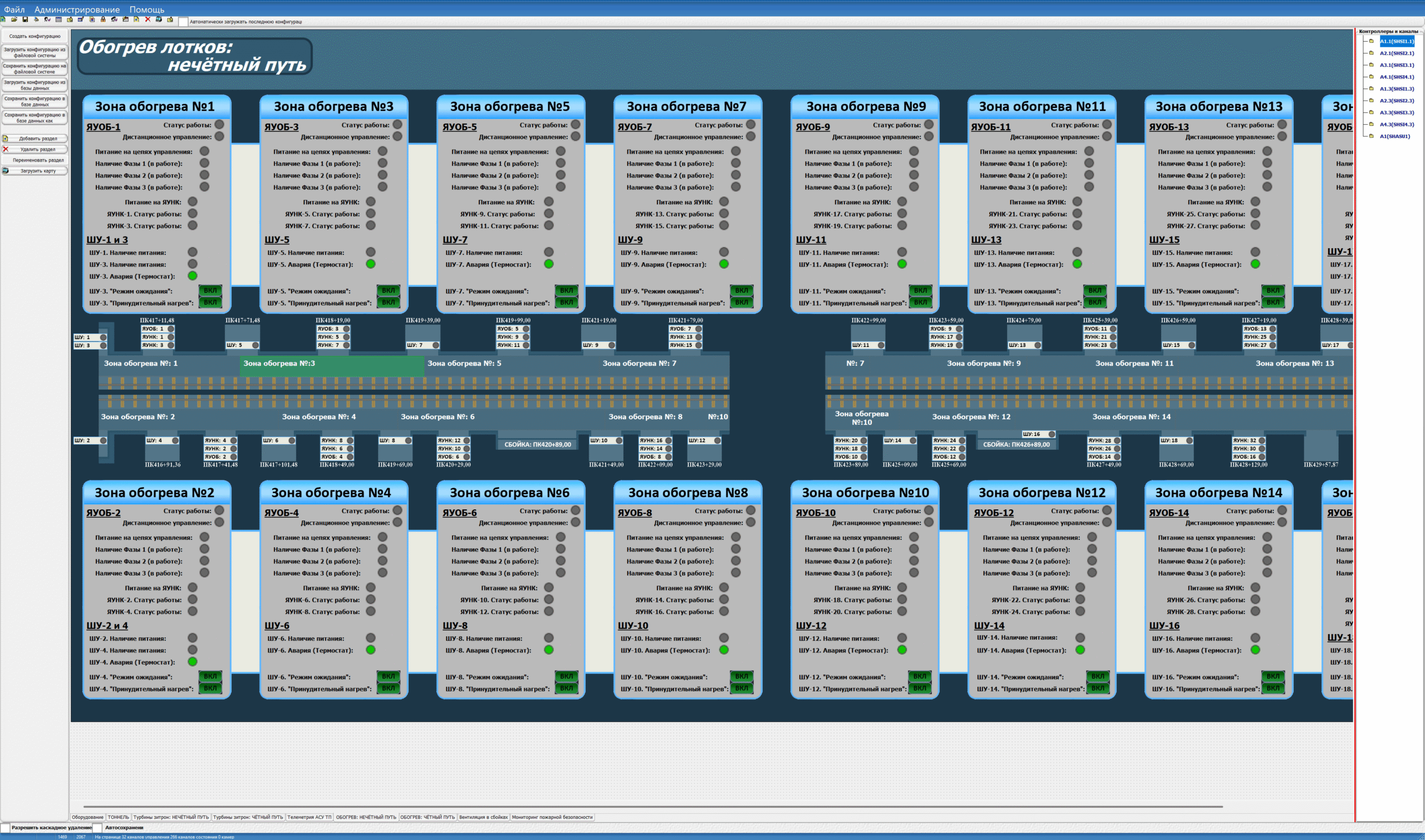

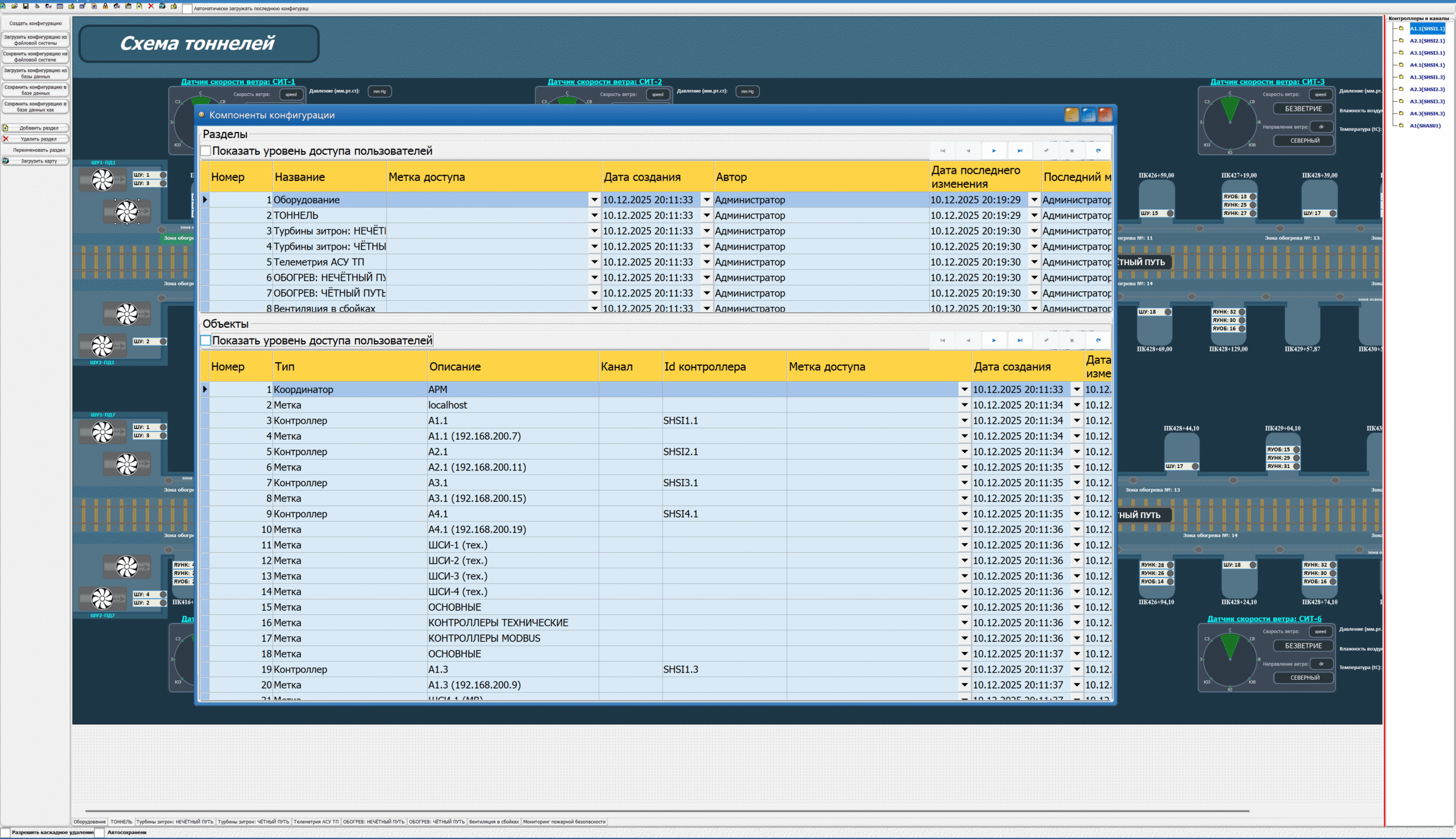

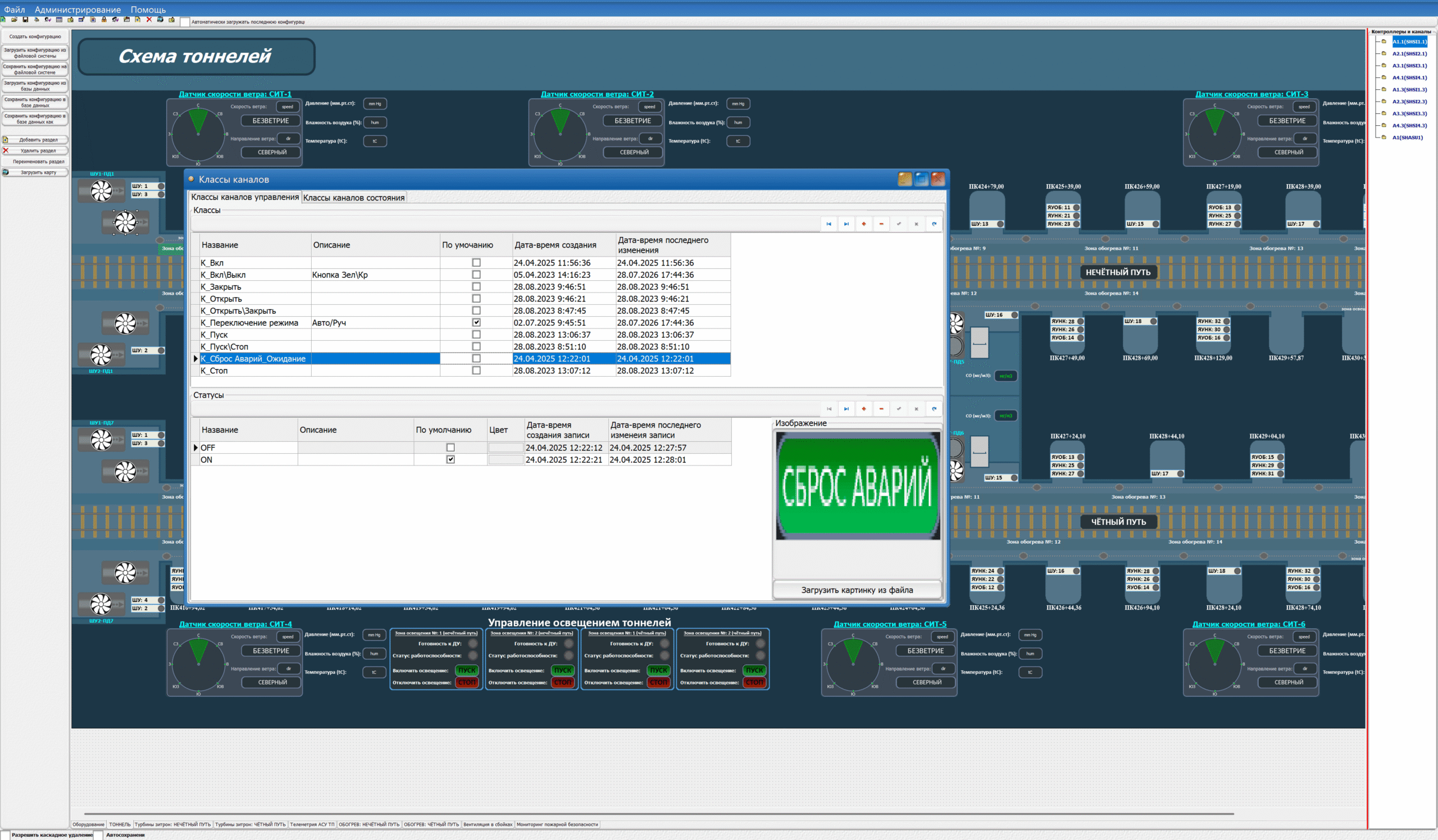

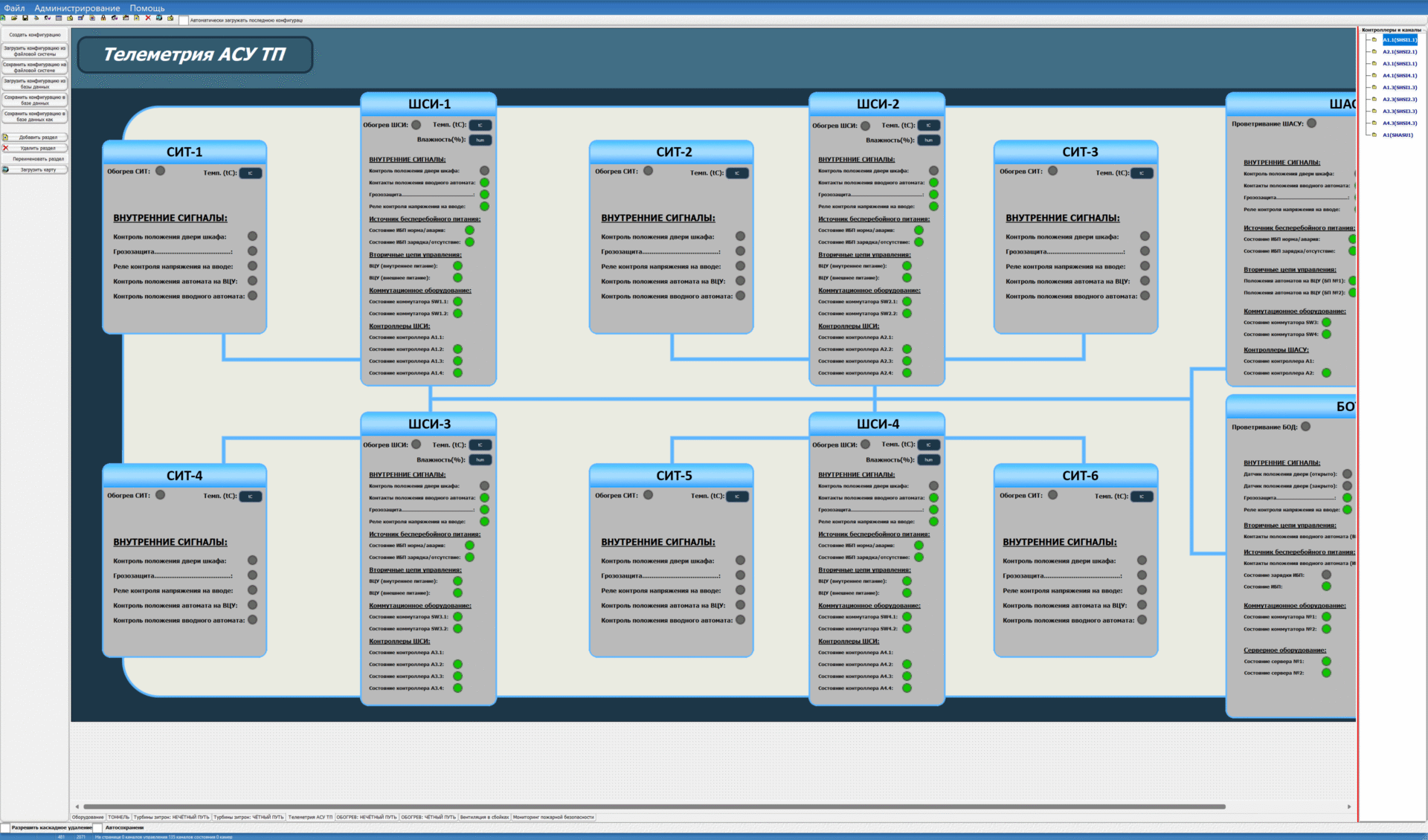

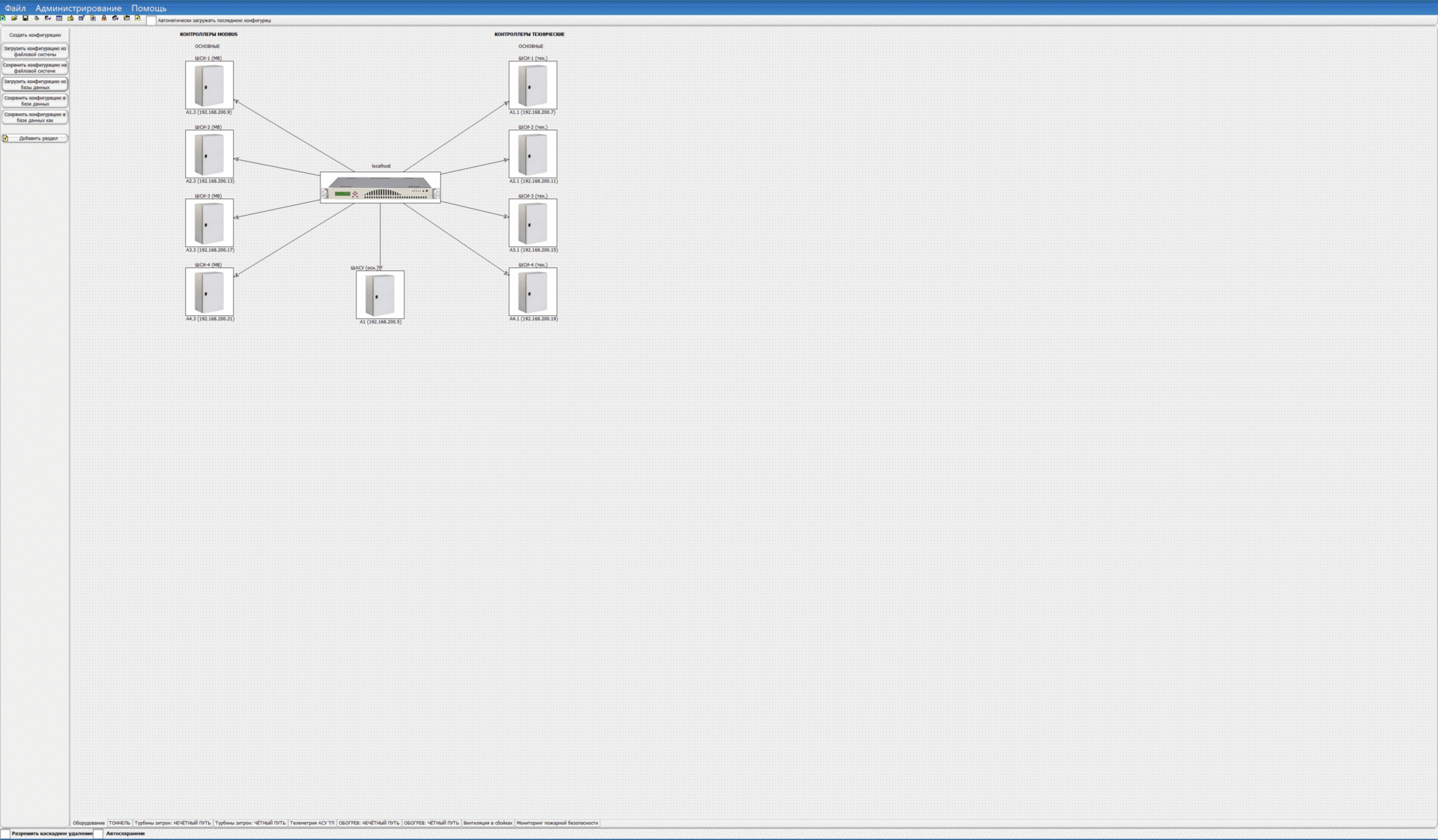

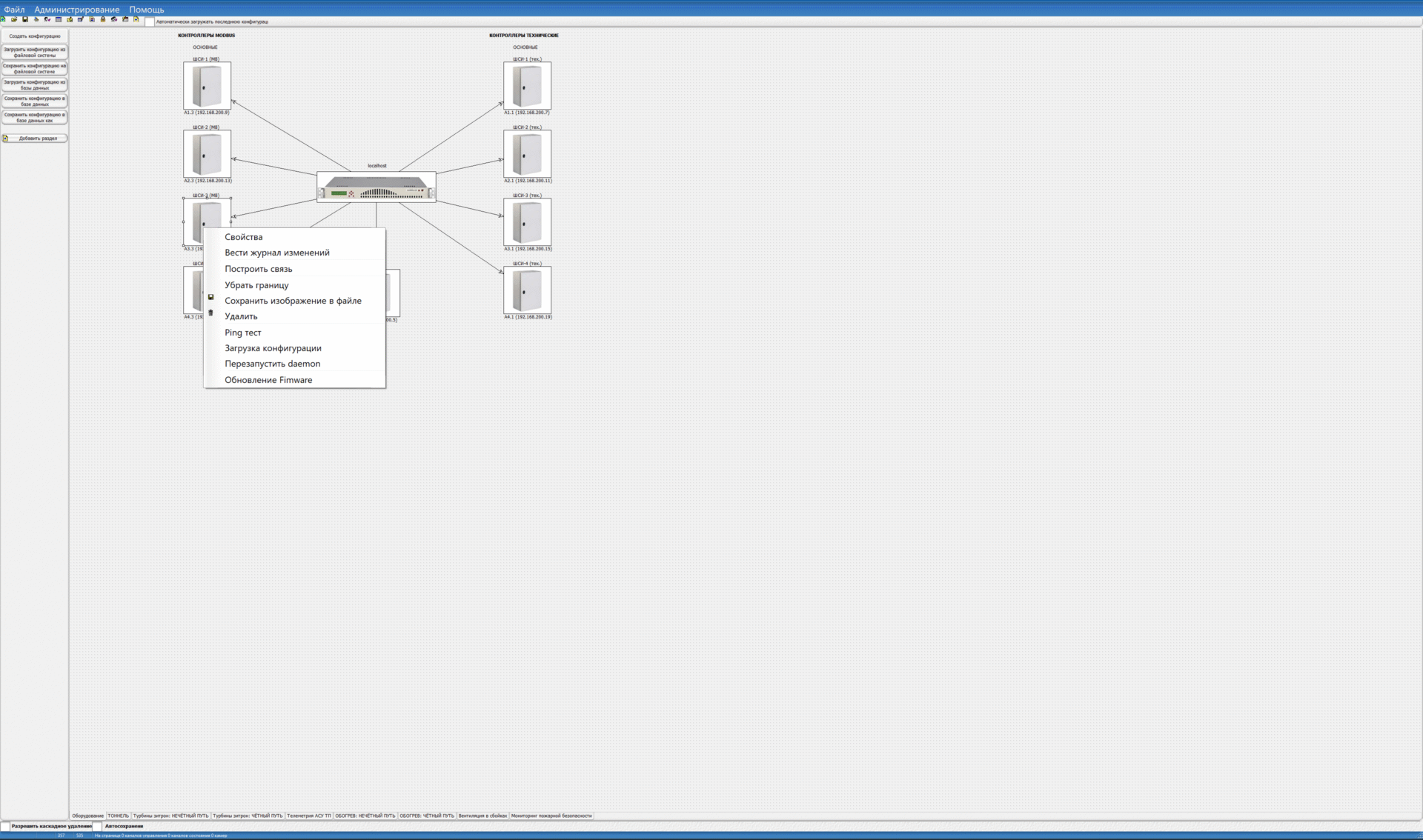

Конфигуратор NPPECA SCADA 3.0

Предназначен для настройки и управления системами автоматизированного управления процессами (АСУТП). Он позволяет создавать и изменять конфигурацию системы, включая визуальные интерфейсы, данные, логику работы, интеграцию с оборудованием и другие компоненты.

Основные функции конфигуратора SCADA

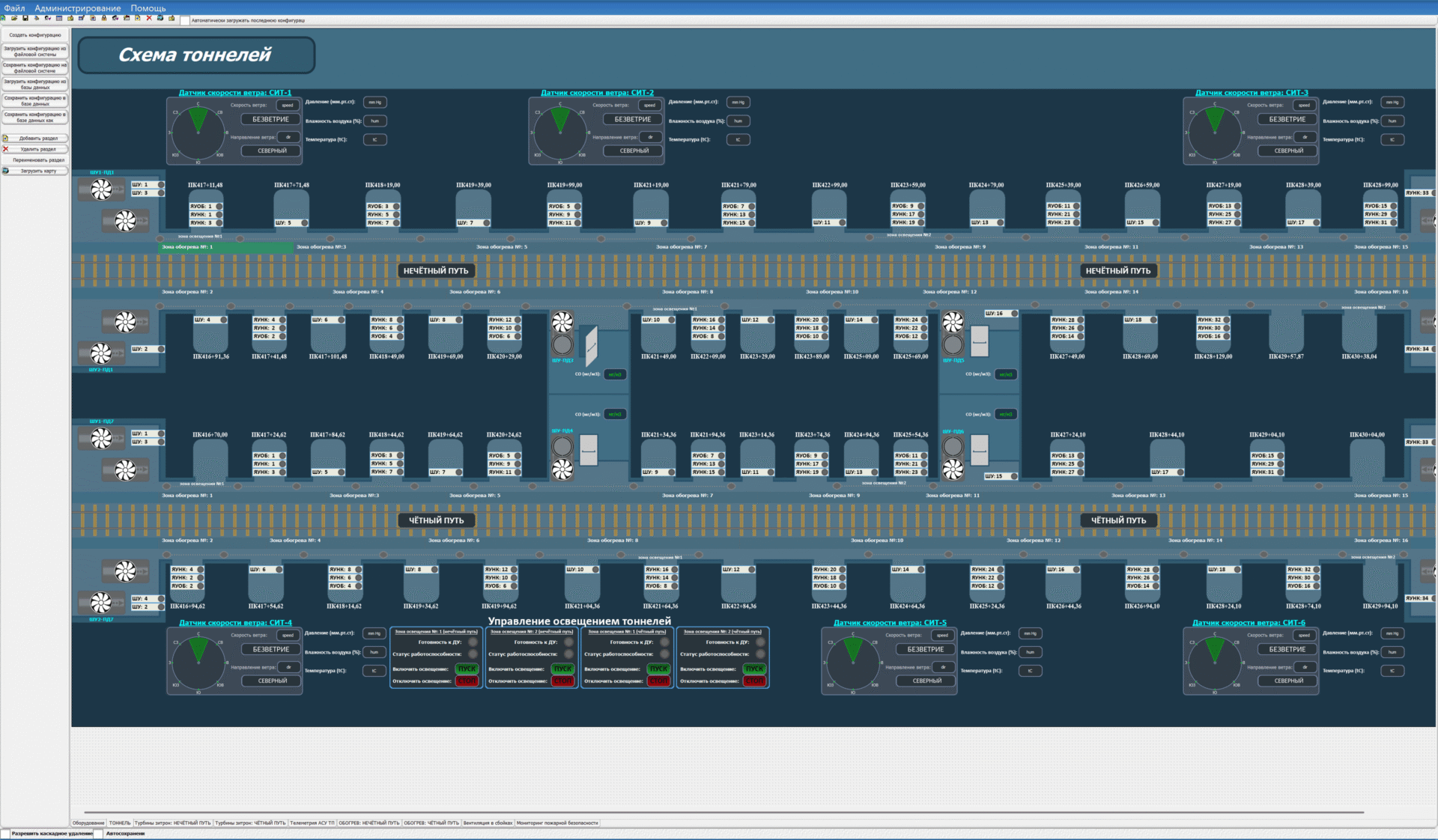

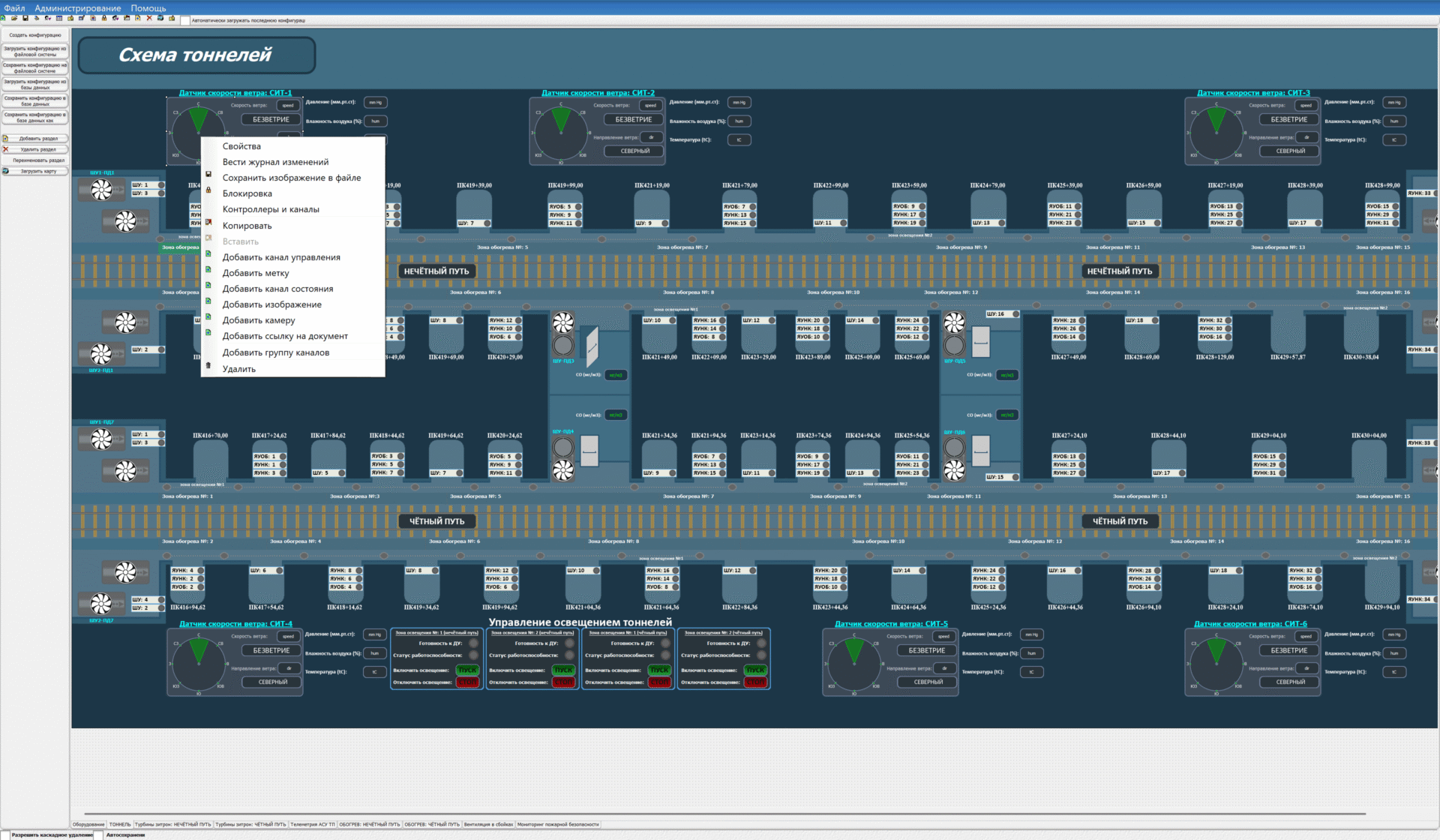

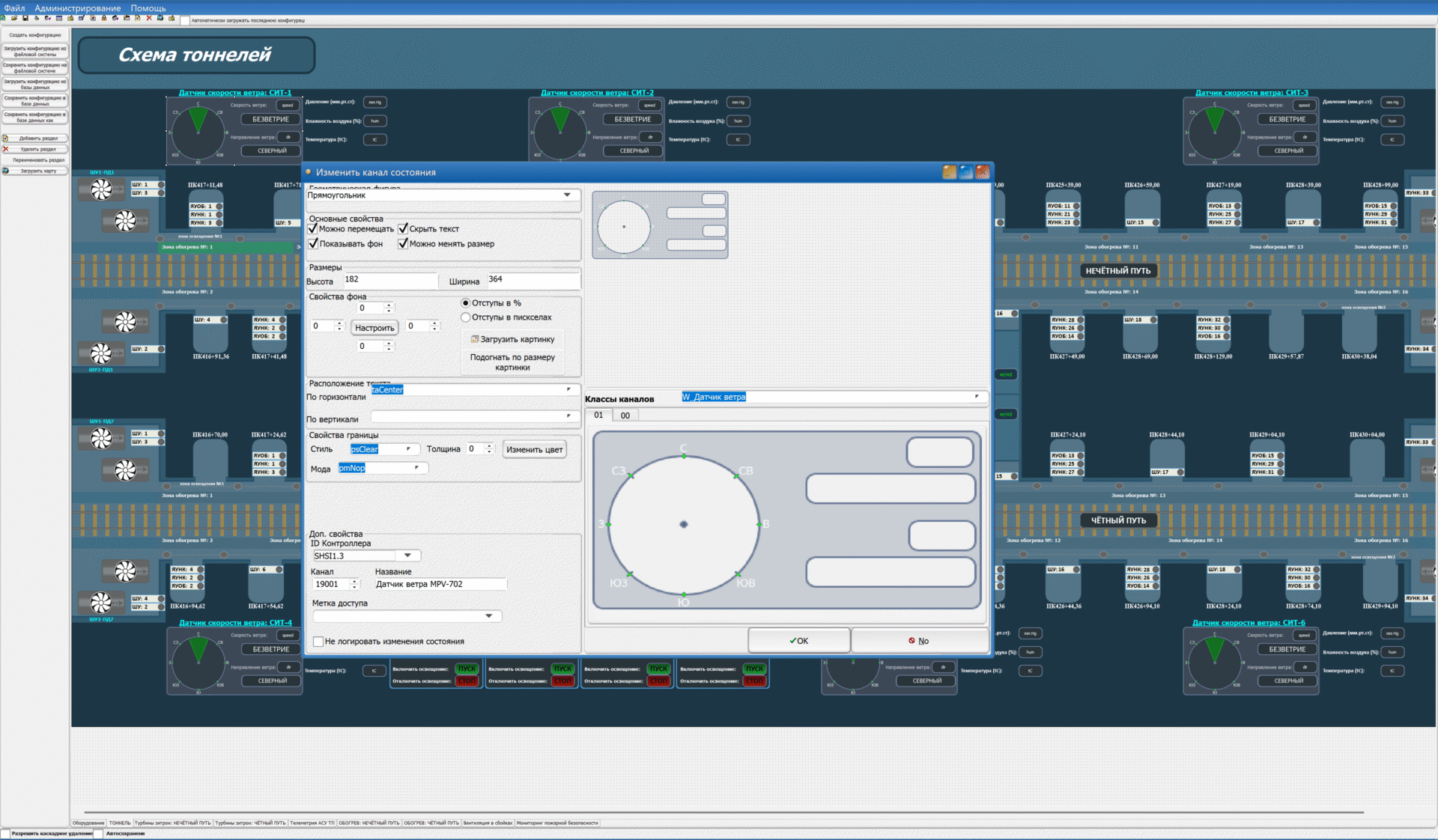

1. Создание и настройка визуальных интерфейсов (HMI)
— Разработка пользовательских экранов:
— Графические элементы (панели, кнопки, индикаторы).
— Анимация оборудования (например, работа насоса или клапана).
— Настройка отображения данных:
— Вывод информации в виде графиков, таблиц, текстовых полей.
— Подключение к тэгам (тегги) для отображения актуальных значений.

2. Управление тэгами (тегами)
— Создание и редактирование тэгов:
— Определение уникальных идентификаторов для каждого параметра (например, `Temperature_1`, `Pressure_2`).
— Настройка свойств тэгов (тип данных, единицы измерения, границы значений).
— Привязка тэгов к физическим устройствам:
— Настройка связи с датчиками, контроллерами (PLC) и другими устройствами.

3. Настройка логики управления
— Программирование логики работы системы:
— Настройка режимов работы:
— Автоматическое/ручное управление.
— Режимы аварийной остановки.

4. Интеграция с оборудованием
— Подключение к контроллерам (PLC) и другим устройствам:
— Настройка протоколов связи (Modbus, MQTT, OPC UA, Bacnet и др.).
— Определение адресов и каналов передачи данных.

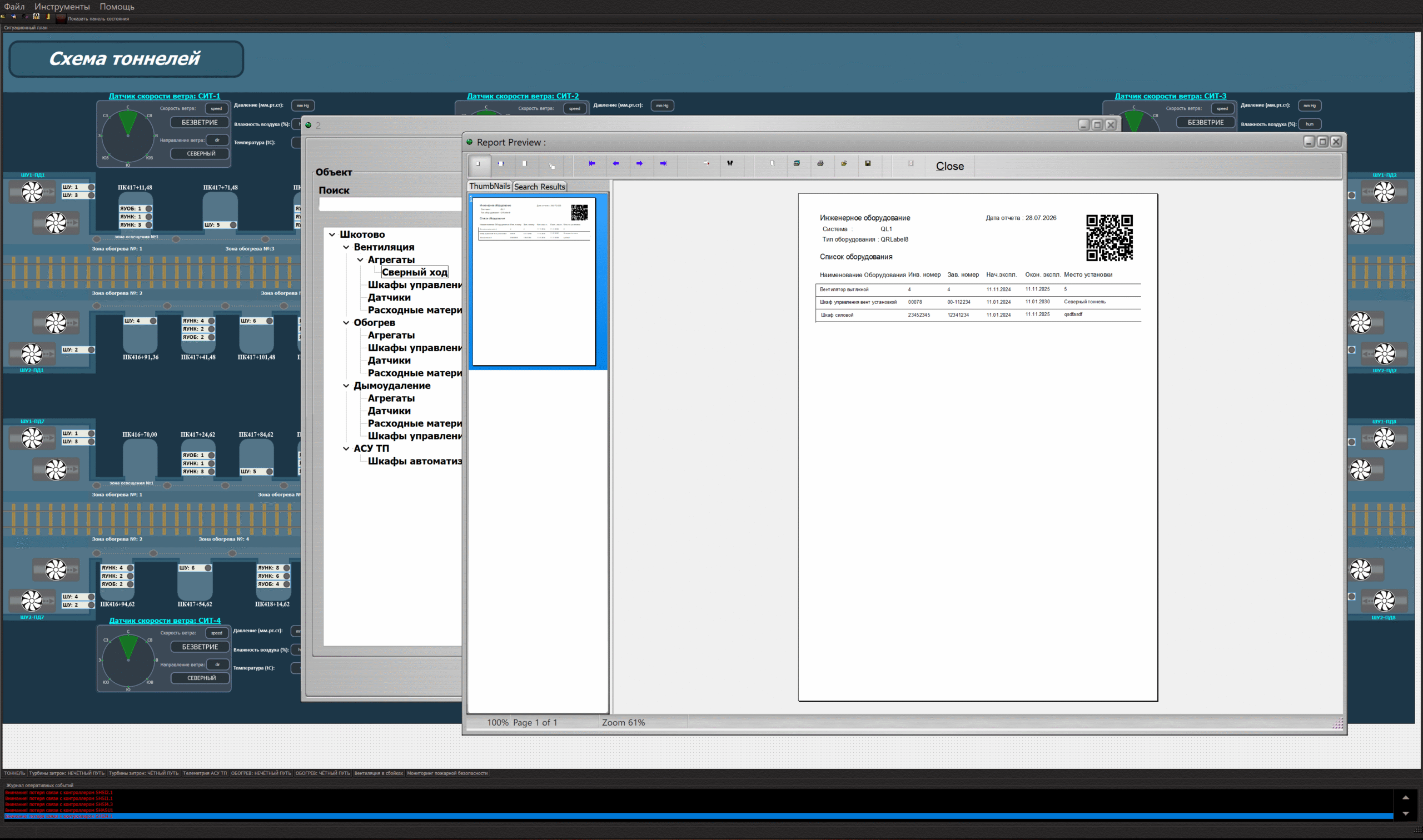

5. Настройка отчетов и визуализации
— Создание отчетов:
— Настройка параметров отчетов (период, тип данных).
— Экспорт в различные форматы (PDF, Excel).
— Настройка графиков:
— Выбор типа графика (линейный, столбчатый).
— Настройка осей, цветов, стилей.

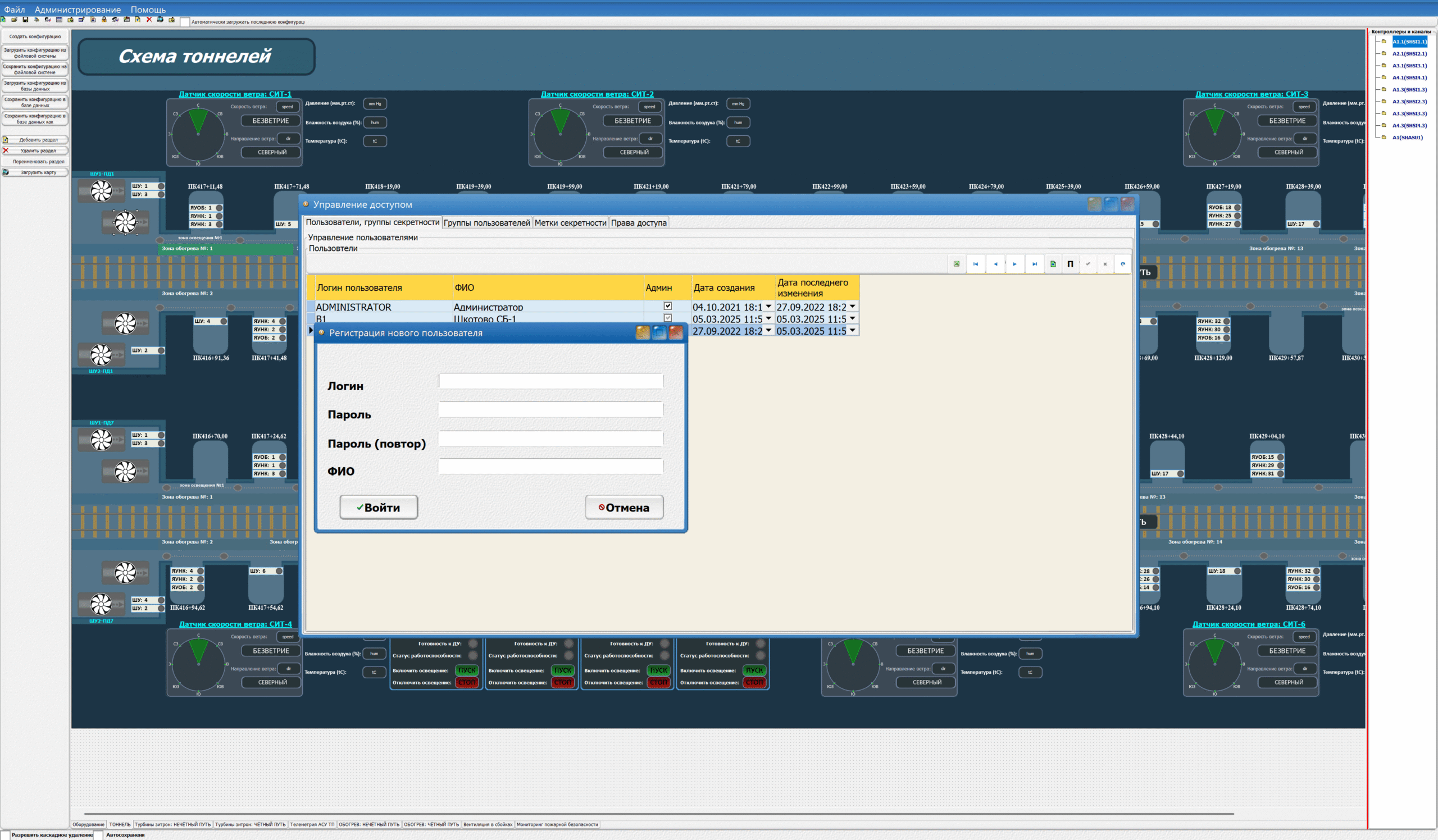

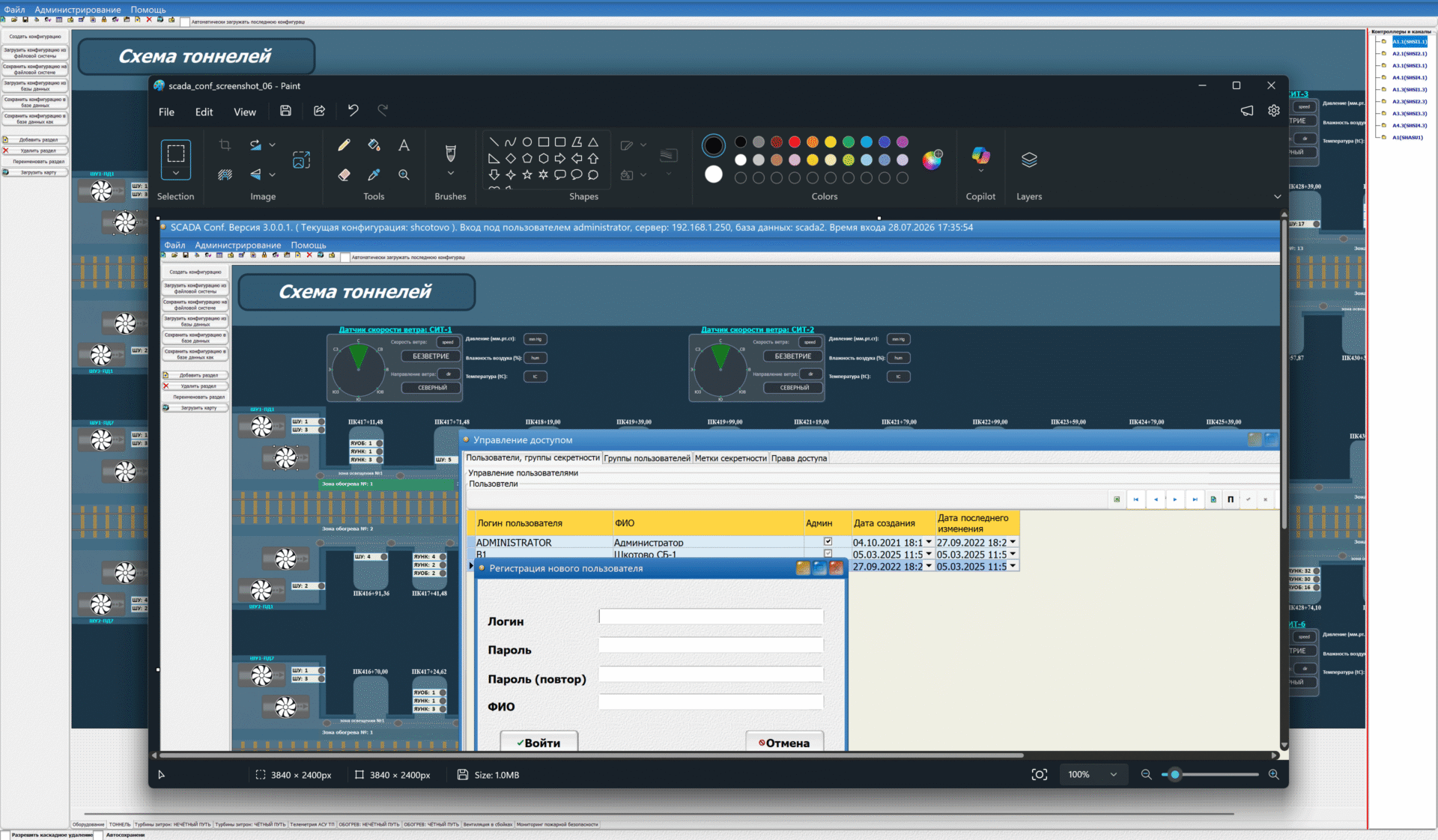

6. Настройка прав доступа и безопасности
— Управление пользователями:
— Создание учетных записей.
— Назначение прав (оператор, инженер, администратор).
— Настройка уровней доступа:
— Кто может изменять настройки, кто только просматривает.
— Журналирование событий:
— Логирование действий пользователей и изменений в системе.

7. Тестирование и отладка
— Тестирование конфигурации:
— Проверка корректности работы всех компонентов.
— Эмуляция оборудования для тестирования без реального подключения.
— Отладка логики:
— Поиск и устранение ошибок в работе системы.
