Тепловизионная IP-видеокамера «Synergo IPS-IR600»
Тепловизионная IP-видеокамера «Synergo IPS-IR600»
Осуществляет формирование и трансляцию видеоданных теплового (инфракрасного) излучения объектов
Тепловизионная IP-видеокамера Synergo IPS – IR600 осуществляет формирование и трансляцию видеоданных теплового (инфракрасного) излучения объектов с подконтрольных зон.
Тепловизионная видеокамера имеет встроенный обогреватель внутренних компонентов для работы в суровых погодных условиях.
Видеокамера может быть снабжена объективами с фокусным расстоянием от 12 до 120 мм.
Имеются два варианта исполнения корпуса: из нержавеющей стали и из композитных материалов.

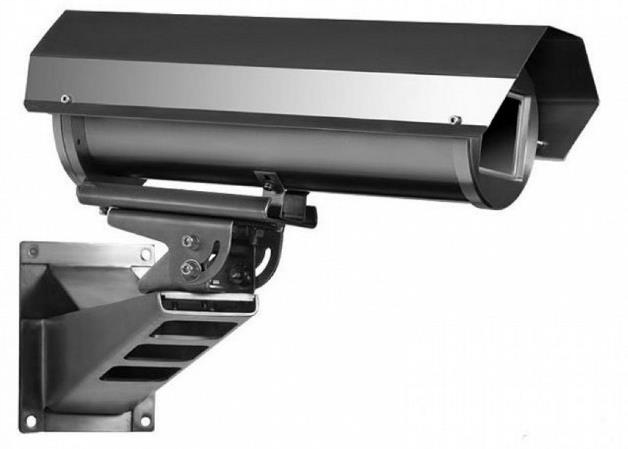

Корпус изделия из нержавеющей стали выполнен из химически стойких материалов и предназначен для работы в агрессивных средах.

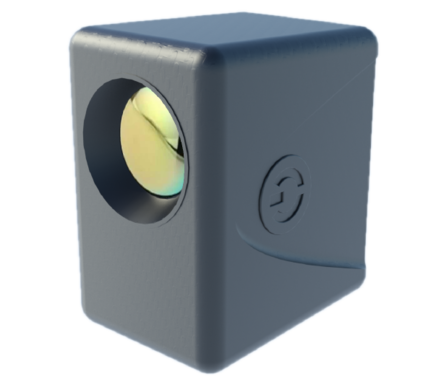

Корпус изделия из композитных материалов содержит шесть слоёв:
- два слоя карбоновых сеток (1 и 4), с разным шагом плетения и выводом на контур заземления, для обеспечения должного уровня экранирования аппаратуры от внешних электромагнитных полей, создаваемых контактной сетью электропоездов;
- четыре слоя стойкого к деформациям стеклопластика, обеспечивающих прочность и надёжность конструкции.
Композитный корпус обладает высокими защитными свойствами от проникающего электромагнитного излучения, а также имеет высокую стойкость к механическому истиранию, что позволяет использовать изделие на опорах контактной сети.
Изделие выполнено в корпусе с классом защиты IP67 и способно работать в условиях сильного перепада температур, от минус 55°С до плюс 60°С, а также соответствует требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Для обеспечения безопасной эксплуатации изделия в его состав включены:
- устройство защитного отключения (УЗО) – гарантирует отключение подачи питания на изделие в случае возникновения внештатной ситуации;
- устройство защиты от импульсных помех (УЗИП) – обеспечивает защиту электрических цепей от перенапряжений, наведённых разрядов и импульсных помех, вызванных коммутационными процессами, а также выполняющие функции второй ступени защиты от воздействия удара молнии.
- устройство заземления корпуса, которое обеспечивает уравнивание потенциалов между заземлением опоры контактной сети и корпусом изделия.
Наименование параметра |
Значение |
Тепловизионный модуль |
|
Матрица–детектор |
неохлаждаемый микроболометр, VOx |
Спектральный диапазон чувствительности, мкм |
от 8 до 14 |
Разрешение видеоизображения |
640х512 |
Частота смены кадров, Гц |
25 |
Шаг пикселей, мкм |
17 |
Чувствительность (NETD), мК, не более |
50 |
Апертура |
F/1,0 F/1,2 |
Тип оптики |
фиксированная атермальная |
Фокусное расстояние, мм |
50, опционально от 12 до 120 |
Температурная компенсация фокусировки |
да |
Кодер тепловизионного канала |
|
Стандарты |
H.264, H.265, M‑JPEG, JPEG |
Потоковая передача |
4 потока с индивидуально настраиваемой частотой кадров и разрешением |
Скорость передачи данных |
от 9,6 Кбит/с до 40 Мбит/с |
Разрешение выходного видеосигнала (BT.656, CVBS) 4CIF, не более 25 кадров/с |
704 x 576 |
Общая задержка IP-кадров, мс, не более |
240 |
Сеть |
|
Ethernet |
10/100/1000 Base-T, автоопределение, полу/полнодуплексный |
Протоколы |
ONVIF, IPv4/IPv6, UDP, TCP, HTTP, HTTPS, RTP/RTSP, RTCP, IGMP, V2/V3, ICMP, ICMPv6, TCP/IP, FTP, Telnet, DHCP, DNS, DNSv6, SNMP, SMTP client (e-mail), NTP |
Общие характеристики |
|
Режим работы |
непрерывный |
Обогреватель тепловизора |
да |
Обогреватель стекла |
да |
Материал корпуса |
композитный, опционально литой алюминий |
Рабочие температуры, ºС |
от минус 55 до плюс 60 |
Защита от внешних воздействий |
IP67 |
Устройства защитного отключения |
да |
Устройство защиты от импульсных перенапряжений |
да |
Питающее напряжение переменного тока частотой 50 Гц, В |
230 ± 10% |
Суммарная потребляемая мощность, Вт, не более |
30 |
Габаритные размеры, ШхВхГ, мм, не более |
185х283х248 |
Масса, кг, не более |
15 |
